KERAMICKÁ TVÁRNICE MIAKO 18/45

VC BRITTERM Stropní vložka MIAKO 18/45

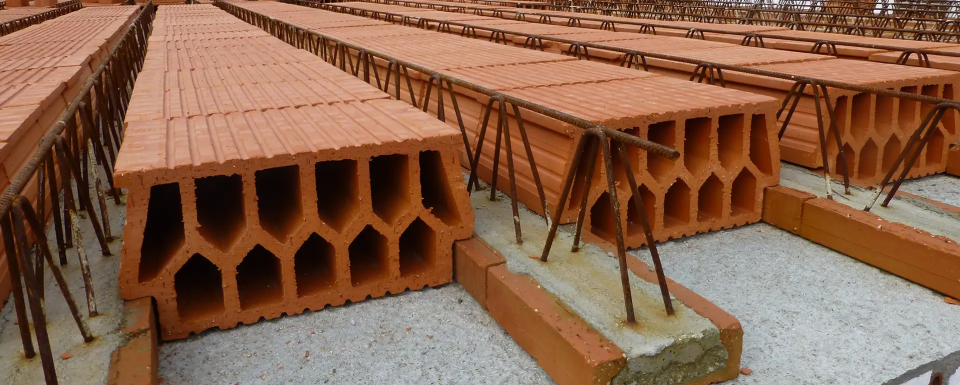

Keramický stropní systém BRITTERM je polo montovaný stropní systém vytvořený z keramických stropních nosníků KNPV-FERT a stropních vložek MIAKO. Nosníky a vložky se navzájem spojují betonovou zálivkou, čímž je zaručeno lepší spolupůsobení jednotlivých prvků konstrukce. Využívá se pro vytvoření stropní konstrukce jakýchkoliv budov, s možností vysoké únosnosti, mimo vlastní tíhu. Pomocí stropního systému BRITTERM dokážeme vytvořit konstrukci nad místnosti se světlostí od 1 metru až do 7,95 metrů. Správný výběr stropní konstrukce, jakým je strop BRITTERM, zaručuje dobrou a spolehlivou konstrukci s dlouhou životností.


Poptávka na kompletní stropní systém VC BRITTERM zde.
Vypracujeme přesný kladečský plán stropu s výpisem prvků ZDARMA.

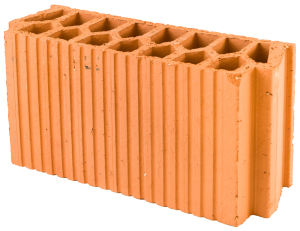

Technické parametry vložky MIAKO 18/45:

• Šířka 360 mm
• Výška 180 mm
• Délka 250 mm,
• Osová vzdálenost nosíků pro tuto vložku je 450 mm, při zvojených nosnících 600 mm
• Ozub vložky VxŠ 50 x 30 mm
• Hmotnost 11,2 kg
• Spotřeba 8,88 ks/bm
• Mechanická odolnost proti soustřednému zatížení min. 2,3 kN
• Minimální tloušťka stropu při použití této tvárnice je 220 mm při výšce nadbetonávky 40 mm
• Maximální tloušťka stropu při použiží této tvárnice je 240 mm při výšce nadbetonávky 60 mm
• Minimální pevnostní třída zálivkového betonu C20/25, minimální kari síť R5 - 150 x 150 mm

Postup montáže skládaného keramického stropu BRITTERM:

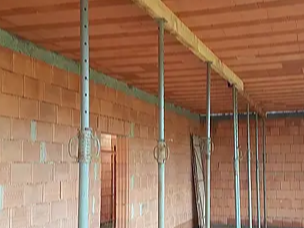

Keramické stropní nosníky se ukládají na nosné zdivo nebo železobetonový věnec. Pod nosníky se vkládá asfaltový pás a jsou ukládány do cca 10 mm hrubého maltového lože. Minimální uložení nosníků na stěně je 125 mm na každé straně až do délky 7,5 m. Nosníky od délky 2m se po uložení na nosné zdivo ihned systematicky podepírají montážními stojkami. Po tomto procesu se nasucho kladou mezi nosníky vložky MIAKO. Po uložení všech vložek je potřeba strop vyztužit svařenými kari sítěmi min. R5 - 150 x 150mm se vztykovanými přesahy. Při délce nosníků nad 6m je potřeba je dovyztužit přídavnými výztužnými pruty min. ⌀10 mm. Před betováním zálivku stropu je potřeba vytvořit ztracené bednění položené na železobetonovém věnci/nosném zdivu např. pomocí příčkové tvarovky BRITTERM 8,5 a tepelné izolace tloušťky 60 mm po celém obvodu stropní konstrukce. Po těchto úkonech je potřeba celou plochu stropu navhčit a můžu být provedena nadbetonávka prováděná v pásech po směru nosníků z betonu C20/25 a výšce 40 nebo 60 mm.
